2차원 바코드스캐너 System(2D바코드:QR코드,PDF417,DataMatrix 바코드)
     바코드는 1차원바코드와(1D), 2차원바코드(2D)로 구분하며, 흰바탕에 검은색 바 모양으로 유통,물류 등에서
     흔히 볼수있는 바코드가 1차원 바코드이다, 2차원 바코드(2D)는 점자식, 모자이크식 코드로 사각형 모양으로
     정보를 표현.1차원바코드는 막대선의 굵기(바코드밀도)에 따라 가로 방향으로만 정보를 표현. 2차원바코드는
     가로와세로 방향에 모두 정보 표현함. 따라서 2차원바코드는 기존 1차원바코드의 정보용량(20바이트)에 비해
     100배나 많은 고밀도 정보를 저장가능, 정보가 훼손돼도 상당부분 복구가 가능하고,360도 방향에서 스캔으로
     인식되는 것이 2차원바코드의 장점.특히 데이터베이스(DB)와 연계된 정보만을 제공하는 기존 바코드와 달리
     그 자체로 파일 역할을 수행하기 때문에 DB와 연동되지 않아도 해당 정보를 파악에 용이함

【2D(이차원바코드: 점자식 바코드) BAR-CODE 개요】

  •  정방향의 동일한 폭의 흑백 요소를 모자이크 식으로 배열하여 데이타를 구성한 체크무늬 형태를 띠며,
     해독 하는 스캐너는 각 정방형의 요소가 검은지, 흰지를 식별해 내고 이 흑백 요소를 데이타의 비트(BIT)로  삼아  조합하여 문자를 구성한다.

  •  적용분야는 다양하며, 특히 바코드 인쇄 재질의 다양성과 DATA의 높은 신뢰성, 충분한 데이타 내장, 다양한  응용환경에서의 탁월한 적응성이 있으며 반도체 ,PCB공장등 LABEL을 부착하기 어려운 공정에 도입효과가  크다.

  •  현재 다양한 2D(2차원 바코드)가 개발되었거나 (DATA-MATRIX, MAXICODE, CODE1, VERICODE,  QR  CODE, ARRAYTAG, SOFTSTRIPE) 개발중인 회사가 있다.

  •  2D(2차원 바코드)중 세계적으로 적용사례가 가장 많고 기술축적이 가장 오래된 DATA-MATRIX  2D코드는  다음과 같은 특징이 있다.

 특징

해독장비

인쇄장비

- 국제 공인 등록 코드 (AIM협회)
- 다른 바코드 보다 25-100배의 정보
  수록이 가능
- 숫자, 영문자(소,대) 특수문자 등

- 인쇄의 명암 비율이 20%에도 사용 가능

- SYMBOL의 손상을 대비한 6단계의
   ERROR 보정기능
- 공장환경에 맞는 설계

- HANDY TYPE
  1D/2D 겸용
  2D 전용

- 고정형 TYPE
  1D/2D 겸용
  2D 전용

- 바코드 전용 PRINTER
- INK-JET
- DOT-PRINTER
- LASER-MARKING
- DIRECTLY APPLIED
   PIN STAMP





【1D BAR-CODE(1차원바코드) vs 2D BAR-CODE(2차원바코드) 주요특징】

2차원 심볼로지는 많은 데이타를 수용하기 어려운 기존의 선형 바코드 심볼로지를 보안하여 개발되었으며 그런 의미에서 2차원 심볼로지는 포터블 데이터 파일 (PORTABLE DATA FILE)의 개념을 포함하고 있다.



【1D BARCODE】

【2D BARCODE】

데이터 용량

소용량(부호화)

대용량(DATA-FILE화)

데이터 밀도
(공간 이용률)

높음

보통

에러검증 기능

  • 인쇄해상도:60% 이상
  • CHECK-DIGIT 이용
  • 인쇄해상도:20% 이상
  • ERROR 보정률 적용

심볼종류

  • CODE3of9,CODE128,
    Interleaved2of5,UPC/EAN,
    KAN등
  • BAR와 SPACE 조합으로
    1LINE
  • DATA-MATRIX, CODE1,
    VERICODE, MAXICODE,
    Q.R, DOT CODE,기타
  • 흑백요소의 모자이크 배열

적용분야

  • 제조, 유통, POS, 물류,
    병원등 다양한 시스템적용
  • PCB기판, 반도체, 소형부품등
    LABEL을 부착하기 어려운 분야
    MARKING 및 소형 LABEL 부착하여
    사용가능

해독장비

  • 바코드 전용
    HANDY-SCANNER,
    PORTABLE-TERMINAL
  • 2차원 바코드 전용(HANDY-SCANNER,
    FIXED-SCANNER)
    * CCD카메라원리

인쇄장비

  • INK-JET,DOT-PRINTER
  • THERMAL-TRANSFER
    (BAR-CODE 전용)
  • INK-JET,DOT-PRINTER
  • THERMAL-TRANSFER
    (BAR-CODE 전용)
  • LASER MARKING M/C,기타 M/C 장비



【2D BAR-CODE(이차원바코드) 비교표 : 2D 바코드방식】



【DATA MATRIX】

【CODE ONE】

【MAXICODE】

【PDF 417】

1.Binary

YES

YES

YES

NO

2.최대정보 Density

2.334char/IN



100char/IN

340char/IN

3.최대정보 Size

2K ASCII,
but No Inherentlimit

2218 ASCII

Fixed capacity of 100
char,1" X 1"

2150 ASCII,1108 binary 2729 compacted nueric but no inherent limit

4.Scaleable

YES

YES

NO

Somewhat

5.Skew,Warp,
   Round surface

YES

YES

YES

NO

6.Contrast

20%

-

-

80%

7.Printer Resolution

LOW

LOW

LOW

Medium-High

8.Reading 장비
  -Fixed area CCD
   (camera)

-Fixed linear CCD
  or Laser Scanner

-Handy CCD
  (camera)

-Handy linear CCD

-Handy laser
  scanner

YES

YES

YES

Under Development

Under Development

-

-

YES

YES

YES

YES

Under Development

YES

-

-

YES

Under Development

-

-

YES

9.Code 인쇄 장비

-Laser Marking M/C
-DOT,Ink-Jet,Laser
  및 Bar code 전용   Printer

-Bar code 전용
  Printer,기타

-Bar code 전용 Printer
  기타

-Bar code 전용 Printer

10.적용분야

-기판,부품,반도체,금속등



-화물 검색,추적

-일반 Application



【2D BAR-CODE 인쇄 및 MARKING 방식 : 2 차원 바코드 리더】

BARCODE 전용 PRINTER


LASER 및 DOT PRINTER


INK-JET 노즐 분사 방식


LASER MARKING


전용 Printer
ROM 1D/2D
바코드 내장

최소 밀도 :8dots인경우5mil(0.125mm)
2D SYMBOL S/W를 PC에 내장이 필요함

인쇄방식:GRAPHIC IMAGE 처리

DOT PRINTER HIGH밀도 인쇄가 어려움
PC혹은 CONTROLLER에
2D SYMBOL S/W 내장
필요함

HIGH밀도 인쇄가 어려움

번짐이 없도록 인쇄가 필요
DOTS로 구성(원형모향"●")
제품:고정형태

LASER TYPE:Co2,Yag,
Excilmer

마킹 방식
: 주사,마스크, 혼합형
-주사형:금속,비금속,
  세라믹 제품에 적합하며
  다품종 소량 생산 적용
-마스크형:플라스틱 수지,
  종이 제품에 고정패턴
  반복 마킹에 적합

전용 PRINTER
-SATO
-ZEBRA
-TEC
-기타

전용 PRINTER인경우
MODEL에 따라 내장됨

국외 제품 다수

국내외제품
-일본 FUJI
-유럽제품
-국산 개발품



【2D BAR CODE SYSTEM 구성 제안 : 2차원 바코드 시스템구성】

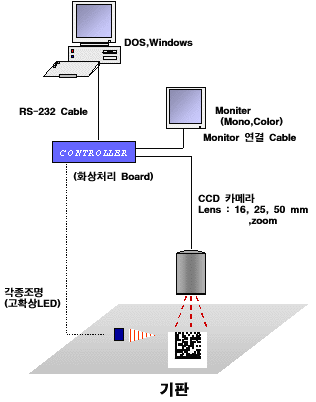

【FIXED TYPE인 경우】

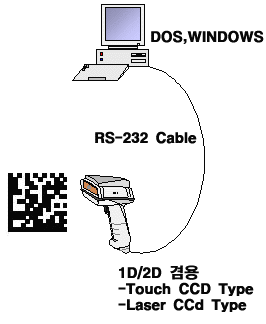

【HANDY-TYPE인 경우】
