GS1 바코드, GTIN 바코드:Global Trade Item Number (국제거래단품식별코드)
GS1-13 코드는 13자리의 숫자로 구성된 코드로 현재 전 세계에서 사용되고 있는 국제표준이다

GTIN : Global Trade Item Number (국제거래단품식별코드) 거래단품란 공급체인 상에서 가격이 매겨지거나 주문 단위가 되는 상품을 말하며, 소비자에게 판매되는 모든 낱개 상품 뿐 아니라 묶음 상품, 기업 간 주문 단위로 이용되는 골판지 상자 단위도 거래단품의 범주에 포함
GTIN 종류는 GS1-8 (8자리),GS1-13 (13자리),GS1-14 (14자리) 있으며,전산 처리할 경우에는 모두 14자리로 입력 하므로 각 코드의 앞에 ‘0’을 채워 14자리로 만든후 데이터베이스에 입력한다.

::GS1 바코드 적용 절차 : 1 단계 : 업체코드 신청, 2 단계 : 상품코드 설정, 3 단계 : 바코드 인쇄방법 결정,
4 단계:바코드 판독환경 고려, 5 단계:바코드 종류 결정, 6단계:바코드 크기 설정, 7 단계:바코드넘버부여,
8 단계 : 바코드 색상 선택,9 단계 : 바코드 부착위치 결정,10 단계 : 바코드 품질관리 계획 수립

** GS1-128 바코드
- GS1-8, GS1-13, GS1-14는 단품 또는 박스단위에 인쇄되는 무의미성, 범용성, 식별코드임
- 물류단위에 다양한 정보를 표준화하고자 함
- 물류단위(박스, 팔렛트, 콘테이너 등)에 다양한 정보를 표시하고자 하였으며, 기업간, 산업간에 상호호환이 가능한 표준정보를 담을 수 있는 코드에 대한 욕구가 발생함. 이에 따라 EAN Int'l과 UCC(Uniform Code Council), AIM(Automatic Identification Manufacture)에 설계

<GS1(GS1-8,GS1-13,GS1-14), GTIN 바코드 적용 표준 사용자 지침서>


KAN코드 (Korean Article Number)이란:한국바코드는 국가표준코드로 제조,물류,유통에 사용

한국에서 주로 사용하는 한국 바코드 표준코드는 KAN 이며 백화점,수퍼마켓, 편의점 등 유통업체에서 최종소비자에게 판매되는 상품에 사용하는 코드로써, 상품제조단계에서 제조업체가 상품포장에 직접 인쇄하는 것으로 KAN코드에는 표준형A. 표준형B(KAN-13)와 단축형(KAN-8)의 두종류가 있습니다.
EAN-13 코드와 동일한 국내 유통 바코드인 KAN-13, 13자리 바코드로써 유통업체에서 가장 보편적으로 사용하고 있으며, EAN-8 코드는 국내유통 바코드로 KAN-8 단축형 코드로 사용합니다.
또한 UPC-A, UPC-E, CODE128, EAN128 코드 는 국내제조업체가 해외 수출시에 쓰이는 바코드 종류입니다





KAN-13 (표준형A와 표준형B)





표준형A는 의류 등 다품목 취급업체에 부여하는 코드로서 본 센터에서 심사후 부여하며, 표준형B는 식품, 화장품, 잡화 등 소스마킹을 필요로 하는 업체에 부여하는 코드입니다.





















KAN-8 (단축형)





인쇄면적이 극히 좁은 포장지에 제한적으로 사용되며, 표준형을 등록한 업체만이 등록하여 사용하실 수 있습니다.









- 국가식별코드

국제표준코드관리기관(EAN International)에서 우리나라에 부여한 코드

- 제조업체코드

한국유통정보센터가 국내 제조업체 및 판매업체에 부여하는 코드

- 상품품목코드

제조업체코드를 부여받은 업체가 자사의 개별상품에 부여하는 코드

- 체크 디지트

바코드의 판독오류를 검증하기 위한 코드









체크디지트(Check Digit)의 계산





KAN 코드에서 사용되는 체크디지트는 한국공업규격(KS)에 정해진 방법(modulus 10방식)에 의해 다음과 같은 단계를 밟아 계산되며, 표준형이나 단축형에 관계없이 계산법은 동일합니다.

1단계

체크디지트를 포함하여 우측에서 좌측으로 일련번호를 부여합니다. 즉, KAN-13의 국가식별코드 첫 자리는 13번째, KAN-8의 국가식별코드는 8번째가 됩니다.

2단계

짝수번째에 있는 숫자를 모두 더합니다.

3단계

2단계의 결과치에 3을 곱합니다.

4단계

나머지 숫자(체크디지트를 제외한 홀수번째의 숫자)를 전부 더합니다

5단계

3단계의 결과와 4단계의 결과를 더합니다.

6단계

5단계의 결과에 10의 배수가 되도록 더해진 최소수치('0'이상의 양수)가 체크디지트입니다. 여기서, 5단계의 결과가 10의 배수인 경우 체크디지트는 '0' 이 됩니다.


예를 들어, 880 1234, 56789 C/D에 대한 체트디지트의 계산은 다음과 같습니다.



8

8

0

1

2

3

4

5

6

7

8

9

C/D



1단계

13

12

11

10

9

8

7

6

5

4

3

2

1



2단계



8

+

1

+

3

+

5

+

7

+

9

=

33

3단계



















33

*

3

=

99

4단계

8

+

0

+

2

+

4

+

6

+

8



=

28

5단계



















99

+

28

=

127

6단계



















127

+

3

=

130

따라서, 체크디지트는 3이 되며, 완성된 KAN코드는 880 1234 56789 3 이 됩니다



바코드 인쇄 규격

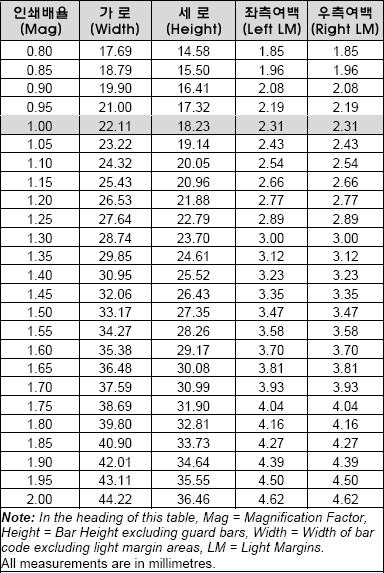

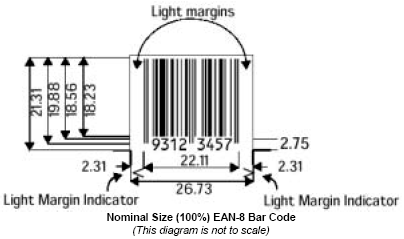

▶ EAN-8 바코드 인쇄 규격
( 바코드 배율별 인쇄크기 )
              * LM = Light Margin, 측정단위 = mm
              * 바코드 인쇄크기가 105% ~ 120% 일때 가장 판독율이 높습니다.
■ 표준규격(100%)

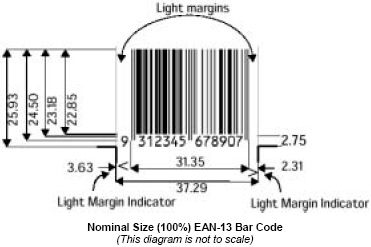

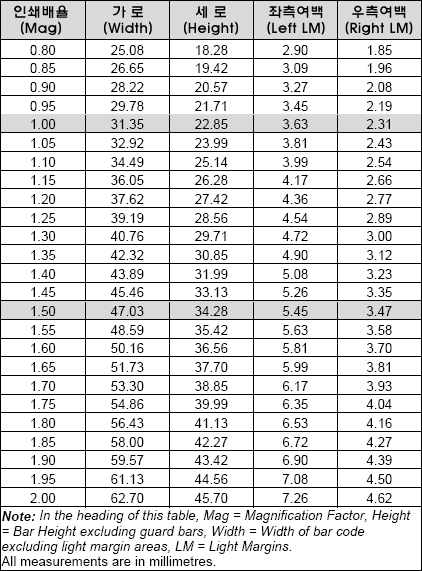

▶ EAN-13 바코드 인쇄 규격
( 바코드 배율별 인쇄크기 )
          * LM = Light Margin, 측정단위 = mm
          * 바코드 인쇄크기가 105% ~ 120% 일때 가장 판독율이 높습니다.
■ 표준규격(100%)

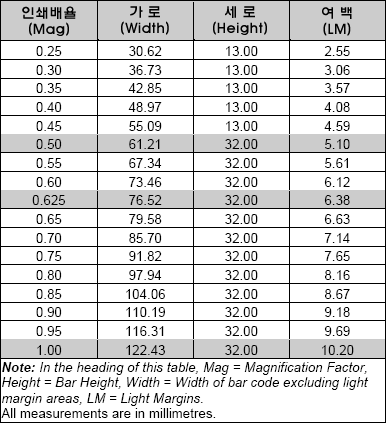

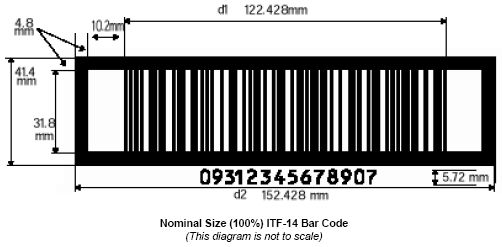

▶ EAN-14 바코드 인쇄 규격
  ( 바코드 배율별 인쇄크기 )
              * LM = Light Margin, 측정단위 = mm
              * 62.5% 이상 크기로 인쇄해야 합니다.
  ■ 표준규격(100%)

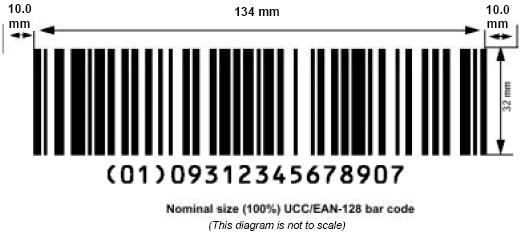

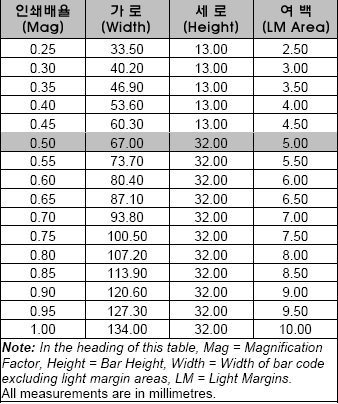

▶ EAN-128 바코드 인쇄 규격
    ( 바코드 배율별 인쇄크기 )
                       * LM = Light Margin, 측정단위 = mm
                       * 50% 이상 크기로 인쇄해야 합니다.
    ■ 표준규격(100%)

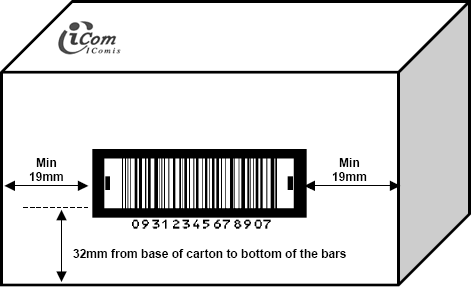

▶ 박스 바코드 인쇄 위치
■ 표준규격
             * 박스 최하단에서 최소한 32mm 이상 위치
             * 좌, 우측 모서리에서 최소한 19mm 이상 간격 유지

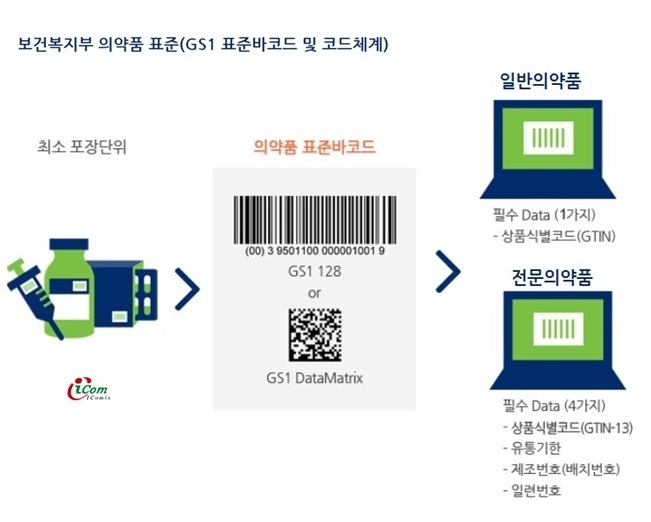

보건복지부 의약품 표준 (GS1 표준바코드 및 코드체계) :: GS1 128 GS1 Datamatrix

보건복지부는 의약품 포장 단위마다 고유번호를 부여하는 '의약품 일련번호 제도'를 2015년 1월부터 시행하였다. 이는 의약품의 유통 투명화 및 오남용, 위조방지 등 의약품의 안전한 사용을 위한 것으로, 제약사에서 생산·수입된 의약품이 도매상을 거쳐 요양기관으로 유통되는 전체 경로를 의약품 최소유통단위로 추적 관리하는 것이 가능하다. 또한 생산 및 유통과정 상 문제가 발생한 의약품은 신속하게 리콜 또는 회수할 수 있는 환경을 조성할 수 있다.

의약품 일련번호 표시 및 유통이력(공급내역) 보고 제도에 따라, 의약품 제조·수입사에서는 자사 의약품 포장에 일련번호가 입력된 GS1 국제표준 바코드를 인쇄해야 하고, 제품 출하 시 관련 정보를 건강보험심사평가원 의약품관리종합정보센터로 보고해야 한다. 그리고 의약품도매상에서도 공급받은 의약품을 출하할 때 일련번호 등 의약품의 정보를 보고해야 한다.

현재 미국, EU, 중국 등 여러 나라에서 GS1 국제표준 기반의 의약품 일련번호 제도 도입을 준비하고 있거나 이미 도입한 바 있으며, 우리나라의 경우, 2011년 관련 규정 개정*을 통해 일련번호 표시를 2015년부터 추가하도록 한 바 있다. * 「의약품 바코드와 RFID tag의 사용 및 관리요령 (2011.5월 개정·공포)

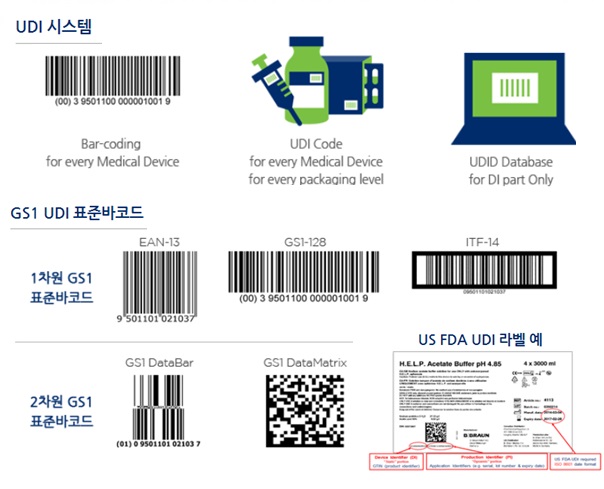

GS1 UDI 표준 바코드 :: US FDA 의료기기 UDI 규정

UDI란 의료기기를 고유하게 식별할 수 있는 체계를 말하는데, 이는 자국 내 의료기기의 유통과 사용 현황을 정확히 파악하고 전자건강기록(EHR) 상 표준화된 의료기기 사용내역 문서화 방안을 제시하기 위해 도입되었다. 동 규정에 따라 2014년 9월부터 2018년 9월까지 단계적으로 미국 내 유통되는 全의료기기에 UDI를 적용해야 한다

UDI는 크게 3가지로 구성되어 있는데, 첫째는 의료기기 고유식별코드(Identifier)이고, 두 번째 표준은 해당 식별코드를 기계가 읽을 수 있도록 만든 바코드(BarCode)이며, 마지막으로 의료기기 정보가 저장된 데이터베이스(Database)이다. 이러한 세 가지 구성요소를 합하여 UDI 시스템이라고 말한다.

GS1 UDI 표준
GS1은 US FDA에서 인정한 UDI 표준으로서, 국제표준 상품식별코드인 GTIN과 GS1 응용식별자(AI, Application Identifier)를 이용하여 UDI 코드를 생성할 수 있으며, 의료기기 공급망의 바코드 환경에 따라 1차원 또는 2차원 바코드를 사용할 수 있다.


GS1 DataBar 바코드 :: 상품 유통기한 관리, 이력추적 관리

GS1 DataBar 바코드는 기존 EAN/UPC 바코드가 상품 식별 기능만을 갖는 것에 반해 부가적으로 사용자가 원하는 다양한 정보를 담을 수 있기 때문에 상품 유통기한 관리, 이력추적 관리 등 다양한 응용 서비스의 창출이 가능한 차세대 바코드입니다.

신선식품에 GS1 DataBar를 도입함으로써 발생하는 이점은 다음과 같습니다
- 기존의 내부관리자코드(RCN, Restricted Circulation Number)로부터 표준상품식별코드로 사용 변경을 가능하게 함 (예: 내부관리자코드는 개별 기업 내부적으로만 사용하는것이기 때문에 거래하는 제조업체와 유통업체 간 코드사용 규칙에 대한 사전 약속이 필요함, 그러나 표준상품식별코드는 전 세계 어디서나 표준화된 방식으로 사용하는 표준 코드이기 때문에 이러한 문제가 해소됨)
- 카테고리 관리(Category Management) 향상 (예: 재고관리 향상, 감손(Shrinkage) 감소)
- POS에서 이력 추적을 가능하게 함
- POS에서 유통기한 관리를 가능하게 함
- POS에서 차등 가격할인(Markdown) 관리를 가능하게 함
- 매대에서 상품 품질검사 기능을 향상시킴 (예: 유통기한 정보를 바코드에 담을 경우 기존에 매대에서 수작업으로 이루어지던 유통기한 관리를 POS 시스템을 활용하여 자동 화할 수 있음)
- 상품 보충(Product Replenishment) 향상 및 재고 품절(Out Of Stocks) 감소
- POS에서 가격조회 정확도(Pricing Accuracy) 향상 (예: 유기농 對비유기농)
- POS에서 표준 쿠폰 사용을 가능하게 함

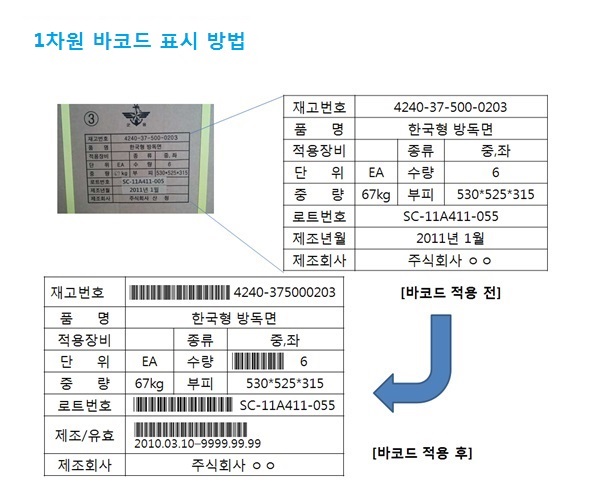

국방 표준 바코드 (국방 표준 바코드 운용 지침서) :: 1D 바코드,2D 바코드(QR코드)

1. 운용 목적 : 국방 표준 바코드는 한국군 군수정보체계 운영에 필요한 군수품 정보를 바코드화 하여 관련 정보를 군수정보체계와 자동으로 연계 처리함으로써 사용자의 육안 인식 및 키보드 입력에 의한 오류를 최소화 하고 원하는 정보를 빠르고 정확하게 입력처리하기 위해 운용하며, 궁극적으로는 군 물류 흐름을 개선하고 군수 자산의 실시간 가시화를 달성하기 위함이다.

2. 활용 범위 : 국방 표준 바코드는 군수품을 관리하는 현장의 수입/검수(검사)업무, 저장업무(분류/입고/저장관리), 불출업무(색출/재포장), 부대 간 군수품 유통 시 사용하는 증빙서 인식 및 창고 내 저장대의 위치 식별 등에 활용한다.

3. 국방 표준 바코드 분류 : 국방 표준 바코드는 사용 목적에 따라 군수품을 식별하기 위해 사용하는 군수품 식별코드, 검사 및 납품조서를 식별하기 위해 사용하는 검사 및 납품조서 식별코드, 수입 및 불출증빙서를 식별하기 위해 사용하는 증빙서 식별코드, 그리고 창고 내 저장위치 식별을 위해 사용하는 저장대 식별코드 등으로 분류한다.

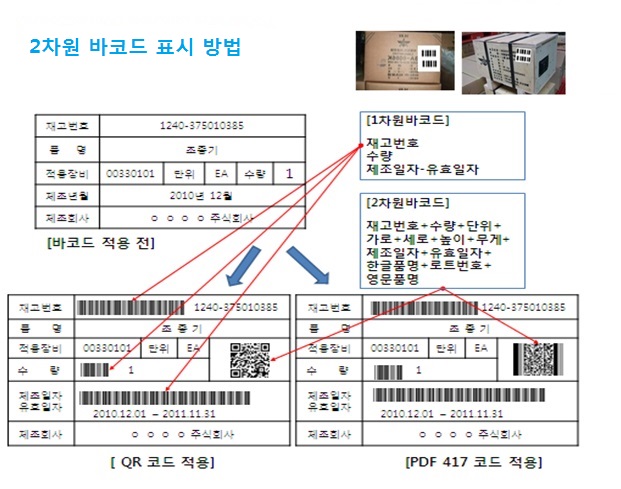

국방 표준 바코드 심볼리지

국방 표준 바코드는 1차원(선형)바코드 심볼리지와 2차원(2D)바코드 심볼리지를 사용한다. 1차원(선형)바코드 심볼리지는 코드39(CODE 3 OF 9)를 사용한다. 2차원(2D)바코드 심볼리지는 QR코드와 PDF417코드 2가지를 사용하며, 한글 사용이 용이한 QR코드 사용을 권장한다. 이들 세부규격 및 기준은 국가/국제표준에 따르며, 대한민국 국가표준은 국가표준인증종합정보센터 홈페이지(www.standard.go.kr)에서 확인할 수 있다.

1) 1차원(선형) 바코드 : 코드39(CODE 3 OF 9) 코드39의 기호특징, 데이터문자 부호화, 크기, 허용범위, 복호화 알고리즘과 운용에 대한 정의는 한국기술표준원에서 고시한 국가표준 KSX ISO IEC 16388: 2001(KS 정보기술-자동인식 및 데이터 획득기술-바코드심볼리지 사양-코드39)을 따른다. 이에 상응하는 국제 표준은 ISO/IEC 16388 (Information Technology - Automatic Identification and Data Capture Techniques - Bar Code Symbology Specification - Code39)이다. 코드39의 세부사항은 다음의 국가/국제표준을 참조한다.

2) 2차원(2D)바코드 : QR코드 QR코드의 기호특징, 데이터문자 부호화, 크기, 허용범위, 복호화 알고리즘과 운용에 대한 정의는 한국기술표준원에서 고시한 국가표준 KS X ISO/IEC 18004:2007(KS 정보기술 - 자동인식 및 데이터 획득기술-바코드 기호사양 - QR코드 해설)를 따른다. 이에 상응하는 국제표준은 ISO/IEC 18004 이다. QR코드의 표준 관련 세부사항은 다음의 국가/국제표준을 참조 한다.

3) 2차원(2D) 바코드 : PDF417코드 PDF417코드의 기호특징, 데이터문자 부호화, 크기, 허용범위, 복호화 알고리즘과 운용에 대한 정의는 한국기술표준원에서 고시한 국가표준 KS X ISO/IEC 15438(KS 정보기술-자동인식 및 데이터 획득기술-바코드 기호사양-PDF417)을 따른다. 이에 상응하는 국제표준은 ISO/IEC 15438 이다. PDF 417코드의 세부 사항은 다음의 국가/국제표준을 참조 한다.

4) 바코드 라벨 규격
1) 라벨 크기 : 바코드 라벨 크기는 내부/중간/외부 포장지의 여백에 부착이 용이하고 바코드 스캐닝이 용이한 크기로 제작하여야 한다.
2) 라벨 용지 재질: 바코드 라벨용지의 재질은 부착, 훼손 등을 고려하여 군수품의 특성에 맞는 재질을 사용하여 부착한다. 특히 화학 처리된 열감지로 코팅이 되어 있는 감열지는 습기에 약하므로 사용을 지양하고, 열전사 방식(리본방식)의 라벨지 사용을 권장한다. [그림 12]는 일반적으로 사용하는 라벨지를 나타낸 것으로 군수품 특성을 고려하여 라벨지를 선택해야 한다.

3)) 라벨 재질 : 아트지 , 유포지, 은무데드롱지, 패트(PET)지,투명지



<국방부 표준 바코드 운용 지침서>
